碳纤维3D打印材料

3D打印技术参数

1、一次成型最大打印尺寸:914x610x914mm;
2、打印层厚:0.127mm、0.178mm、0.254mm、0.330mm、0.508mm;
3、可达到的精确度:
生产零件的精确度为 ± 0.127 mm(± 0.005 英寸)或 ± 0.0015 mm/mm(± 0.0015 英寸/英寸),以较高者为准。(精确度与几何形状有关。可达到的精确度规格来自统计数据,测量可信度为 95%。);

4、后期加工:可以进行抛光、喷涂、电镀、钻孔;

材料特性

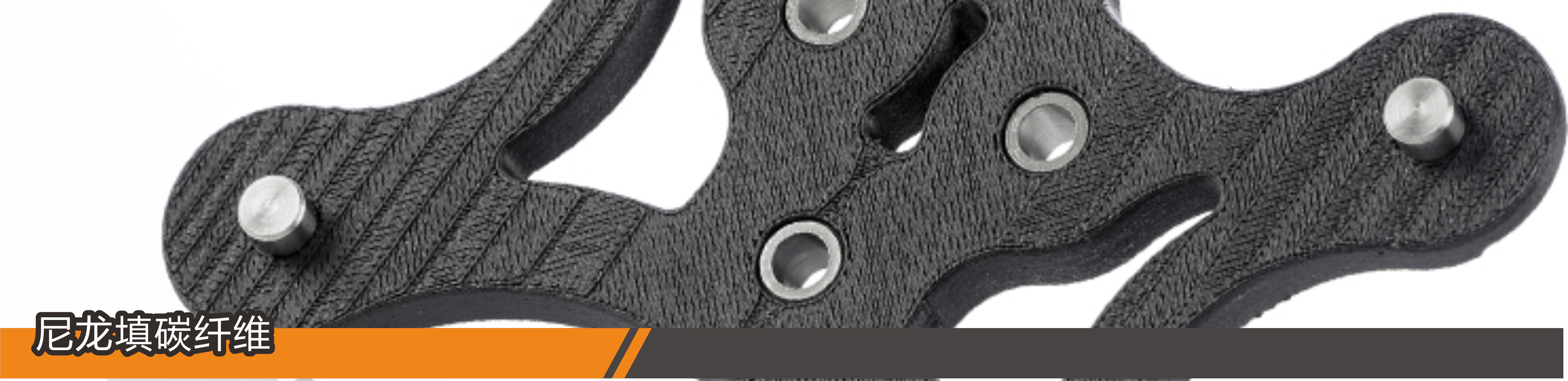

Nylon12 Carbon fiber是一种碳填充高性能热塑性塑料,材料由尼龙12和碳纤维混合而成,重量比为35%。这种组合成材料它具有最高的弯曲强度,最高的刚度重量比,具有优异的结构特性。它的强度和刚度使其成为替代铝等金属的理想材料,用于更轻的零件和工具。适当的用途包括在航空航天、汽车工业和体育娱乐制造业中使用坚固但重量轻的 工具应用和功能原型。

颜色和支撑:黑色; SR-110可溶性支撑材料

3D打印机打印过程视频:http://www.3dmold.com.cn/knowledge/nylon12cf.html

力学性能

技术性能 测试方法 公制
拉伸强度,屈服(Type1,0.125″,0.2″/min) XZ ASTM  D638 63 MPa
拉伸强度,屈服(Type1,0.125″,0.2″/min) ZX ASTM  D638 29 MPa
拉伸强度,极限(Type1,0.125″,0.2″/min) XZ ASTM  D638 76 MPa
拉伸强度,极限(Type1,0.125″,0.2″/min) XZ ASTM  D638 34 MPa
拉伸模量(Type1,0.125″,0.2″/min) XZ ASTM  D638 7.6GPa
拉伸模量(Type1,0.125″,0.2″/min) XZ ASTM  D638 2.3GPa
断裂伸长率  (Type1,0.125″,0.2″/min) XZ/ZX ASTM  D638 1.9%/ 1.2%
屈服伸长率  (Type1,0.125″,0.2″/min) XZ/ZX ASTM  D638 0.9%/ 1.1%
弯曲强度 (Method1,0.05″/min)XZ ASTM  D790 142MPa
弯曲强量 (Method1,0.05″/min) ZX ASTM  D790 58 MPa
弯曲模量 (Method1,0.05″/min)XZ ASTM  D790 10.3GPa
弯曲模量 (Method1,0.05″/min) ZX ASTM  D790 2.07 MPa
伸长率  (Type1,0.125″,0.2″/min) ZX ASTM  D638 3%
艾氏耐冲击强度,切口(Method1,23℃) ASTM  D256 XZ 85J/cm, ZX21J/m
艾氏耐冲击强度,不切口 (Method1,23℃) ASTM  D256 XZ 307J/cm,ZX85J/m
抗压强度,屈服(Type1,0.05″/min) XZ ASTM  D695 67 MPa
抗压强度,屈服(Type1,0.05″/min) ZX ASTM  D695 92 MPa
压缩模量(Type1,0.05″/min) XZ ASTM  D695-15 2.7GPa
压缩模量(Type1,0.05″/min) ZX ASTM  D695-15 2.2GPa

热性能

技术性能 测试方法 公制
热变形HDT @264 psi,(0.125″,unannealed) ASTM  D648 143°C
热膨胀系数在40°C ASTM  E831 25um/(m.°C
热膨胀系数100°C ASTM  E831 27um/(m.°C
热膨胀系数(X流量)40°C ASTM  E831 150um/(m.°C
热膨胀系数(X流量) 100°C ASTM  E831 300um/(m.°C
波化温度(Tg) ASTM  D726-08 41°C

电气性能

技术性能 测试方法 数值范围
体积电阻率 ASTM  D257
1.4x10^5 - 1.01x10^5 Ω-cm
体积电阻率 ASTM  D257 3.3x10^4 - 6.9x10^5 Ω/sq



其他

技术性能 测试方法 数值
比重 ASTM  D792 1.15

洛氏硬度 FAR 25.853



*所有数值均取自该特殊材料制造商提供的文档。 茂登3D打印公司。不作任何权利要求其中这些数据的准确性,因为每个单独的应用可能会有变化。有任何疑问请联系制造商给予特定产品信息。

3D打印碳纤 碳纤维3D打印材料 3D打印碳纤材料

3D设计师作品欣赏

更多...
